FlexLayout에 대한 정리

GitHub - layoutBox/FlexLayout: FlexLayout adds a nice Swift interface to the highly optimized facebook/yoga flexbox implementati

FlexLayout은 Facebook에서 만든 Flexbox Layout engine인 Yoga의 기능을
Swift에 맞게 구현한 고성능 레이아웃 프레임워크입니다.

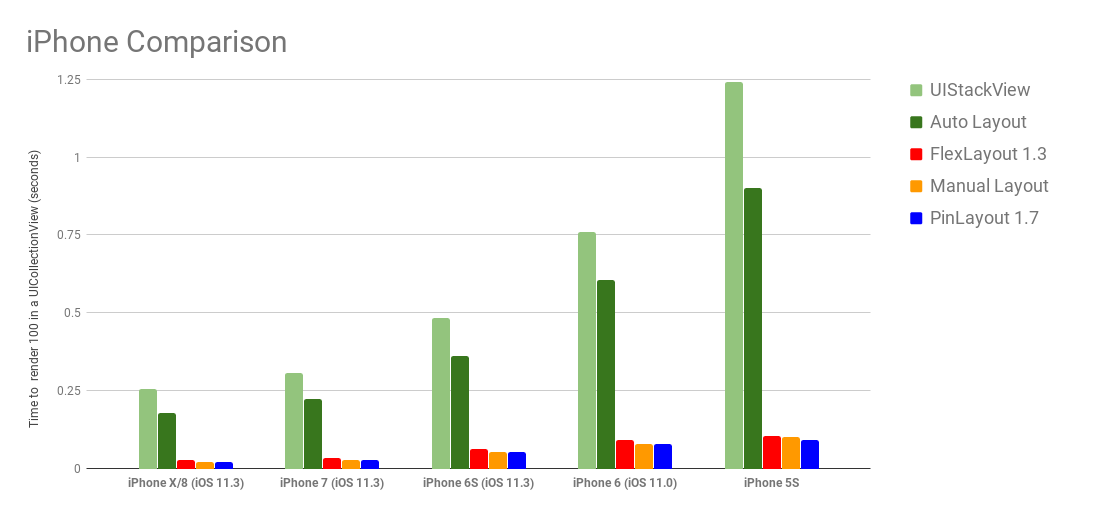

아래는 FlexLayout이 UIStackView, AutoLayout, Manual Layout들과 비교해 얼마나 성능이 뛰어난지 비교한 그래프입니다.



FlexLayout의 Setting

FlexLayout은 iOS 8.0부터 지원하여 많은 프로젝트에서 도입하기 좋은 조건을 갖고 있습니다.
CocoaPods, Carthage, Swift Package Manager을 모두 지원합니다.
단 SPM으로 Dependency 설정 후 빌드시 아래와 같은 에러가 발생하는데요,

'YGEnums.h' file not found

프로젝트의 Target -> Build Setting -> Apple Clang-Preprocessing -> Preprocessor Macros(GCC_PREPROCESSOR_DEFINITIONS) 항목에 아래 구문을 넣어줍니다.

FLEXLAYOUT_SWIFT_PACKAGE=1


공식 문서를 보면 PinLayout이라는 프레임워크와 함께 사용할 수 있다고 설명합니다.
둘 다 layoutBox에서 만든 레이아웃 프레임워크로
PinLayout은 AutoLayout을 좀 더 편한 .pin 구문으로 쉽게 설정할 수 있게 해주는 역할이고(SnapKit과 유사합니다),
FlexLayout은 UIKit으로 SwiftUI처럼 작성할 수 있게 해주는 느낌입니다. 그래서 소스코드가 시각적으로 봤을 때 구조를 파악하기가 매우 쉬워집니다.
공식 문서의 예시도 그렇고, 다른 곳에서 작성한 설명글을 봤을 때
주로 최상단의 컨테이너 뷰를 메인뷰의 영역에 고정하는 역할로 PinLayout을 사용하는 듯합니다.

결론 = PinLayout도 함께 Dependency 설정을 해주고, 함께 import 해서 사용합니다.



FlexLayout 작성의 기본 틀

FlexLayout 작성의 기본 틀은 아래와 같습니다.

import Foundation
import FlexLayout
import PinLayout

class FlexLayoutSample: UIView {
    private let rootContainer = UIView() // 최상단 컨테이너

    override init(frame: CGRect) {
        super.init(frame: frame)

        // FlexLayout 작성
        setFlexLayout()
    }

    required init?(coder: NSCoder) {
        fatalError("init(coder:) has not been implemented")
    }

    override func layoutSubviews() {
        super.layoutSubviews()

        layout()
    }

    private func layout() {
        rootContainer.pin.all(self.pin.safeArea)
        rootContainer.flex.layout()
    }

    private func setFlexLayout() {
        // FlexLayout 작성

    }
}

(1) FlexLayout을 UIView(혹은 UIViewController) 초기화 시 작성해 주기

(2) 최상단 컨테이너(rootContainer)를 pin으로 메인뷰에 고정시키고, .flex.layout()을 호출시켜 주는 메서드(layout()) 작성
-> 여기서 .flex.layout()은 FlexLayout에서의 layoutSubviews()와 유사한 역할의 메서드입니다.
FlexLayout에서는 레이아웃을 다시 그리기 원하는 특정 뷰에서 .flex.layout()을 호출하여 화면 일부만 다시 그리도록 구현할 수 있습니다.

(3) layout() 메서드를 레이아웃을 refresh 할 시점, 즉 layoutSubviews()에서 호출.
-> UIViewController였다면 viewDidLayoutSubviews(), UITableViewCell이었다면 sizeThatFits(_:)에서도 호출

(+) 여기에 SnapKit 작성때와 마찬가지로, SwiftUI의 Preview를 함께 사용하면 더욱 편하게 작성을 할 수 있습니다.
(https://swifty-cody.tistory.com/44 글 참고)




FlexLayout의 작성

FlexLayout을 작성할 때 필요한 API 및 예제는 공식문서에 자세히 설명이 잘 되어있습니다.
여기서는 예시를 들어 어떤 식으로 작성하는지, 어떤 API를 사용했는지에 대한 설명 위주로 해보려 합니다.

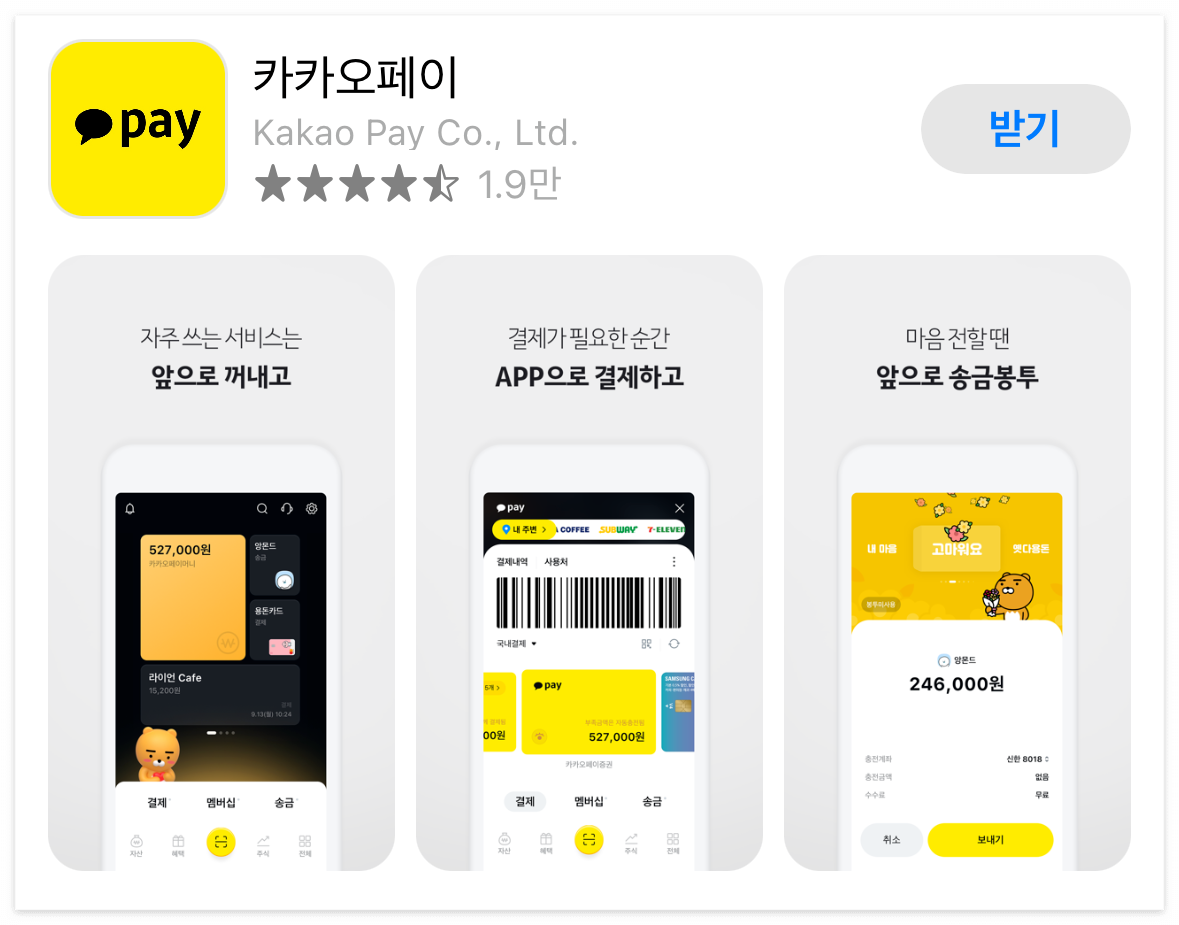

아래와 같은 뷰를 그리는 예시입니다.

바깥쪽에서부터 한 단계씩 그려나갑니다.

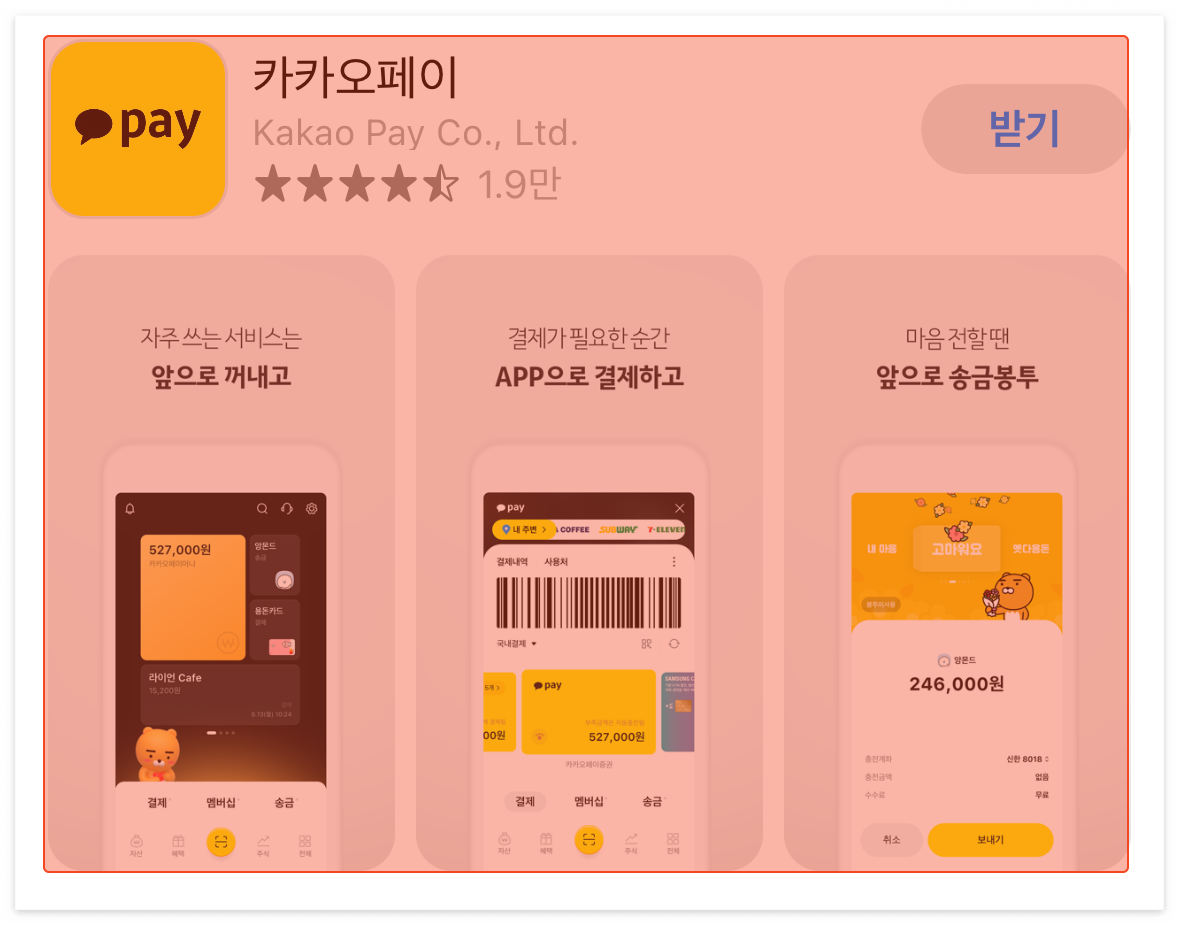

우선 가장 바깥쪽, 최상단 컨테이너뷰에 패딩이 들어간 것이 보입니다.

private func setFlexLayout() {

    addSubview(rootContainer)

    rootContainer.flex.padding(16) // 패딩을 추가
}

.padding()
패딩을 줄 수 있습니다. float으로 설정할 수도 있고 %로도 설정할 수 있습니다.
.paddingTop, .paddingLeft, .paddingBottom, .paddingRight, .paddingHorizontal, .paddingVertical 등 다양한 SugarAPI들을 제공합니다.

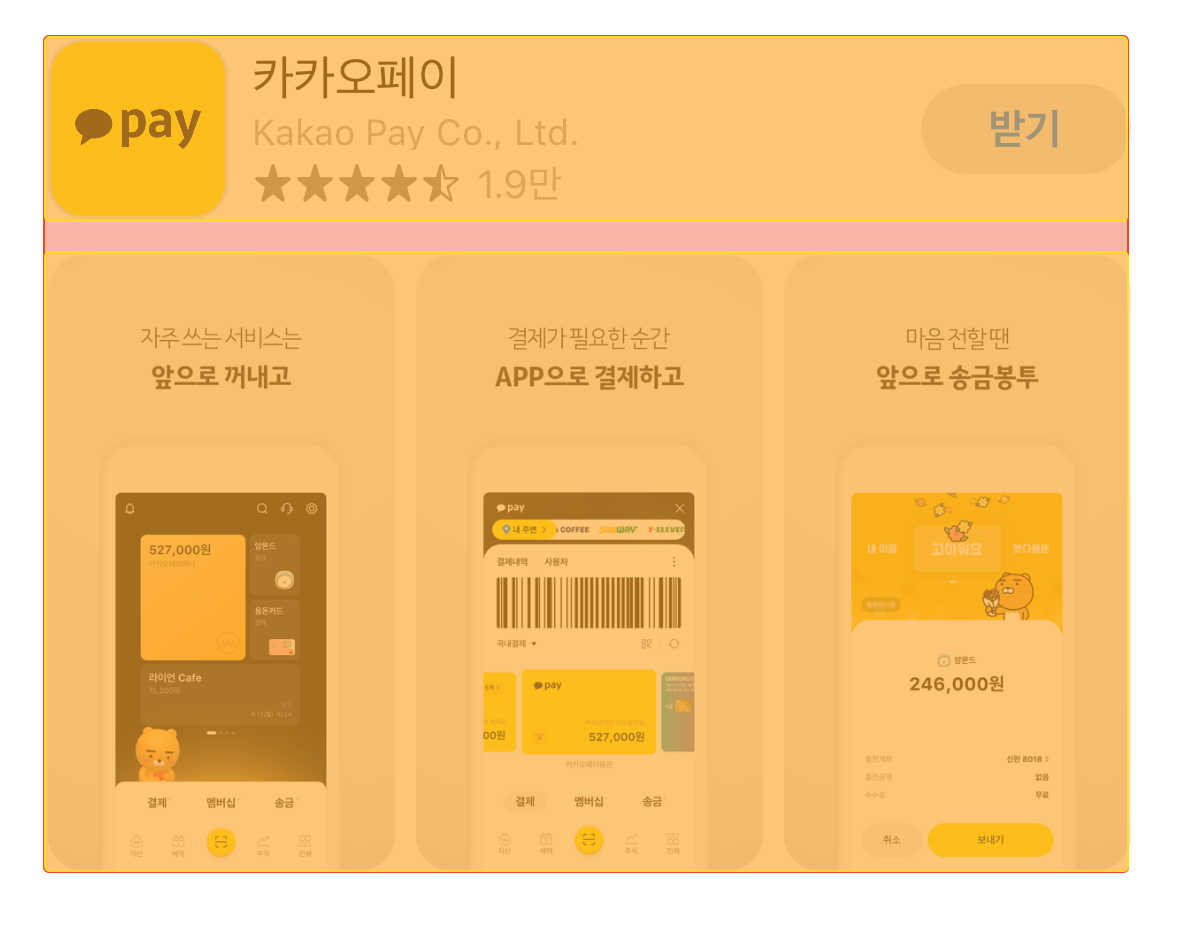

그 안에 크게 2개의 뷰로 나뉩니다.

private func setFlexLayout() {

    addSubview(rootContainer)

    rootContainer.flex.padding(16).direction(.column).justifyContent(.spaceBetween).define { flex in

        flex.addItem(topContainer).height(60)

        flex.addItem(bottomContainer)
    }
}

FlexLayout에서 여러 속성을 줄 때는 .flex 뒤로 계속 이어서 chaining으로 작성할 수 있습니다.

.define { flex in }
서브뷰를 정의할 때는 .define { flex in } 으로 작성해 줍니다.

.addItem()
서브뷰를 추가할 때는 define 클로저 내에서 .addItem()으로 할 수 있습니다.
(addItem()으로 서브뷰를 추가하면 addSubview()를 따로 작성할 필요는 없습니다)

.direction()
서브뷰의 방향을 지정해 줄 때는 .direction()으로 해줍니다. 세로방향은 .column 가로방향은 .row 입니다. 기본값은 .column 이기 때문에 세로방향의 컨테이너의 경우 .direction(.column) 을 생략해 줄 수 있습니다.

.justifyContent()
서브뷰들의 간격과 배치를 어떻게 할 것인지를 지정할 수 있습니다. .start, .end, .center, .spaceBetween, .spaceAround, .spaceEvenly 값을 넣어줄 수 있습니다(각 값은 공식문서를 참조). 이 뷰에서는 .spaceBetween을 넣어서 서브뷰들을 테두리에 붙이면서 spacing를 주도록 했습니다.

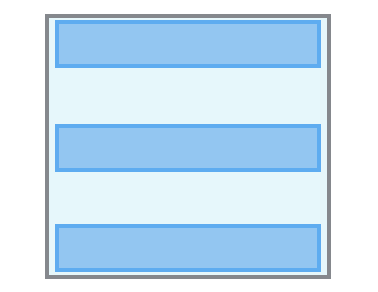

.justifyContent(.spaceBetween)

그리고 addItem()에 아무 뷰도 넣어주지 않을 수도 있습니다. 컨터이너의 역할만 하고, 해당 참조값이 필요하지 않은 UIView의 경우addItem()에서 생략을 시켜주어도 됩니다.
아래는 위 코드에서 생략 가능 요소들을 적용한 코드입니다.

private func setFlexLayout() {

    addSubview(rootContainer)

    rootContainer.flex.padding(16).justifyContent(.spaceBetween).define { flex in

        flex.addItem().height(60)

        flex.addItem()
    }
}

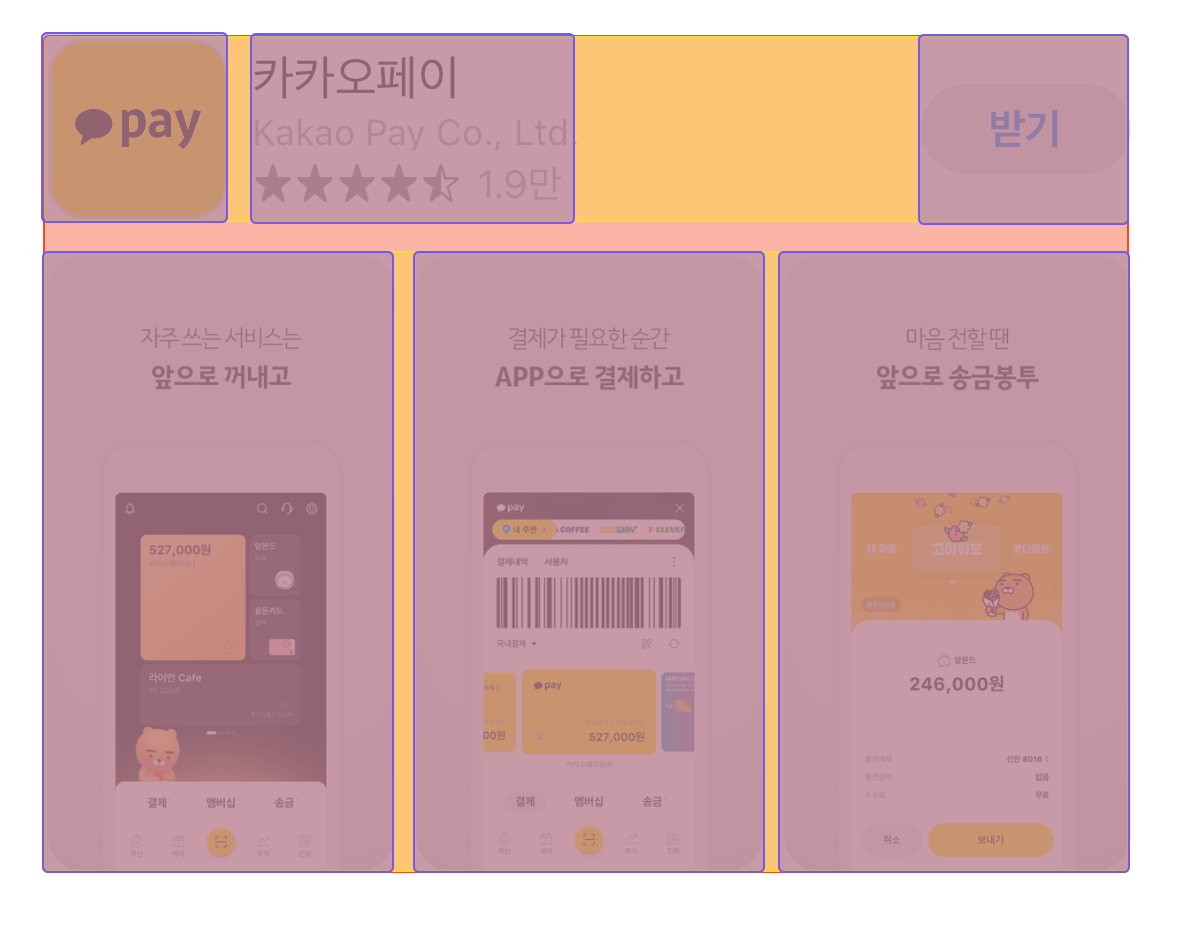

다음은 한 단계 더 아래의 서브뷰들입니다.

private func setFlexLayout() {

    addSubview(rootContainer)

    rootContainer.flex.padding(16).justifyContent(.spaceBetween).define { flex in

        flex.addItem().direction(.row).justifyContent(.spaceBetween).alignItems(.center).height(60).define { flex in

            flex.addItem(iconImageView).size(60) // 아이콘

            flex.addItem().width(8) // spacer

            flex.addItem() // 타이틀, 서브타이틀, 별점

            flex.addItem().width(8).grow(1) // spacer

            flex.addItem(getButton).width(70).height(30) // 받기 버튼
        }

        flex.addItem().direction(.row).alignItems(.center).justifyContent(.spaceBetween).define { flex in

            // 스크린샷들
            screenshots.forEach { screenshot in
                flex.addItem(screenshot).aspectRatio(392/696).width(32%)
            }
        }
    }
}

.alignItems()
서브뷰들의 정렬 방법을 지정해줍니다. .stretch, .start, .end, .center, .baseline 이 있고 기본값은 .stretch입니다. 때문에 위처럼 .center로 지정해주지 않으면 '받기 버튼'이 상단에 붙어버리게 됩니다.

.height(), .width(), .size()
크기를 지정해 줄 때 사용합니다. 크기값을 float으로 넣어줄 수도 있고, %로 넣어줄 수도 있습니다.
아래쪽 스크린샷의 경우 부모뷰(컨테이너)의 32% 너비로 그려주도록 .width(32%)로 설정해 주었습니다.

.addItem()
위에서도 설명했지만 참조가 필요 없는 UIView의 경우 뷰 값을 생략하여 사용할 수 있습니다.
위 코드에서처럼 Spacer역할로도 사용할 수 있습니다.

.grow()
item이 얼마나 커질 수 있는지 지정해 줄 수 있습니다. 0, 1, 2 값을 넣어줄 수 있고 기본값은 0입니다.
0일 땐 컨테이너가 커져도 item의 크기는 본래 크기를 유지합니다.
1일 땐 컨테이너가 커지는 만큼 커집니다.
2 이상일 땐 나머지 item들보다 1:n배만큼 커질 수 있습니다.
위 예제에서는 '받기 버튼' 왼쪽 spacer뷰에 .grow(1)로 적용하여 그 사이 공간을 채우도록 만들었습니다.
(반대의 개념으로 .shrink()가 있는데 다음 단계에서 설명 예정)

.aspectRatio()
해당 item의 가로, 세로의 비율을 설정할 수 있습니다.
예제에서는 스크린샷의 비율(392/696)로 설정하고 width도 %로 해주어 디바이스 해상도와 상관없이 비율을 유지하며 크기를 잡을 수 있도록 설정했습니다.

다음은 타이틀, 서브타이틀, 별점이 있는 서브뷰입니다.

private func setFlexLayout() {

    addSubview(rootContainer)

    rootContainer.flex.padding(16).justifyContent(.spaceBetween).define { flex in

        flex.addItem().direction(.row).justifyContent(.spaceBetween).alignItems(.center).height(60).define { flex in

            flex.addItem(iconImageView).size(60) // 아이콘

            flex.addItem().width(8) // spacer

            flex.addItem().shrink(1).define { flex in

                flex.addItem(titleLabel).height(16)   // 타이틀

                flex.addItem().height(4) // spacer

                flex.addItem(subTitleLabel).height(12)  // 서브타이틀

                flex.addItem().height(4) // spacer

                flex.addItem().direction(.row).alignItems(.end).define { flex in

                    flex.addItem(starRateView).height(14).width(57)   // 별점

                    flex.addItem().width(16) // spacer

                    flex.addItem(ratingLabel).height(13).width(60)  // 평가수
                }
            }

            flex.addItem().width(8).grow(1) // spacer

            flex.addItem(getButton).width(70).height(30) // 받기 버튼
        }

        flex.addItem().direction(.row).alignItems(.center).padding(0).justifyContent(.spaceBetween).define { flex in

            // 스크린샷들
            screenshots.forEach { screenshot in
                flex.addItem(screenshot).aspectRatio(392/696).width(32%)
            }
        }
    }
}


.shrink()
item이 얼마나 줄어들 수 있을지 지정해 줄 수 있습니다. 0, 1, 2 값을 넣어줄 수 있고 기본값은 0입니다.
(위에서 설명했던 grow()의 반대 개념입니다)
0일 땐 컨테이너가 줄어들어도 item의 크기는 본래 크기를 유지합니다.
1일 땐 컨테이너가 줄어드는 만큼 줄어듭니다.
2 이상일 땐 나머지 item들보다 n:1 만큼 작아질 수 있습니다.
위 예시에서는 타이틀, 서브타이틀이 numberOfLines가 1로 설정되어 있는데, text가 길어지면 컨테이너 밖으로 넘어갈 수가 있어서, 해당 컨테이너에 .grow(1)을 설정해 주었습니다.


---

그 밖에 잘 사용하는 설정

.backgroundColor()
UIColor값을 넣어 배경색을 지정해 줄 수 있습니다.
view나 컨테이너 등에 지정해 주어 영역을 확인하기에 유용합니다.

.margin()
마진을 정해줄 수 있습니다. float으로 설정할 수도 있고 %로도 설정할 수 있습니다.
padding과 마찬가지로 .marginTop, .marginLeft, .marginBotton, .marginRight, .marginHorizontal, .marginVertical 등의 SugarAPI를 제공합니다.

.position()
위치를 .relative(상대적위치)로 할 것인지, .absolute(절대적위치)로 할 것인지 설정할 수 있습니다. 기본값은 .relative로 그동안 위에서 작성했던 것들은 모두 상대적으로 작성한 것입니다.
.absolute로 설정한 item은 부모뷰의 좌표를 기준으로 위치를 따로 잡아주어야 합니다. .absolute로 설정한 item은 .relative로 설정된 다른 item들의 위치 설정에 영향을 주지 않습니다.
.top(), .left(), .bottom(), .right(), .start(), .end(), .vertically(), .horizontally(), .all() 로 절대적 위치를 잡아줄 수 있습니다. 각 설정은 float과 %로 넣을 수 있습니다.

.minWidth(), .maxWidth(), .minHeight(), .maxHeight()
item의 너비, 높이의 최대, 최소값을 설정해 줄 수 있고, float과 %로 정할 수 있습니다.


---

ScrollView의 세팅

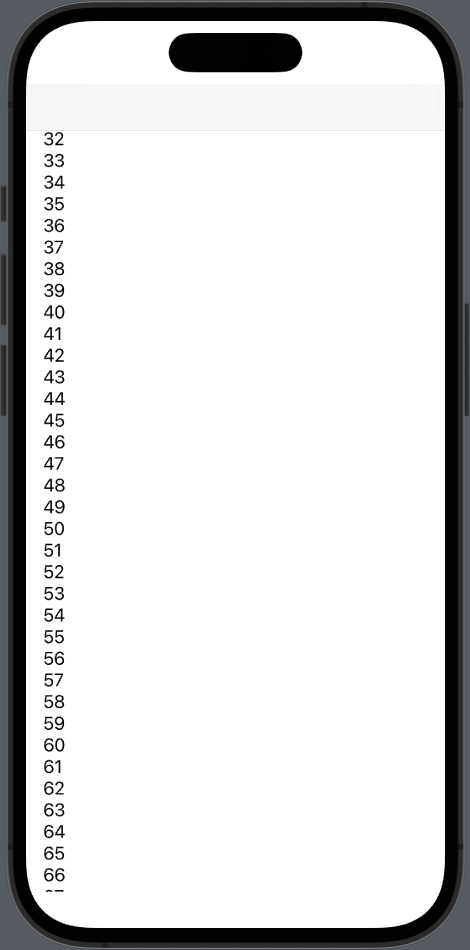

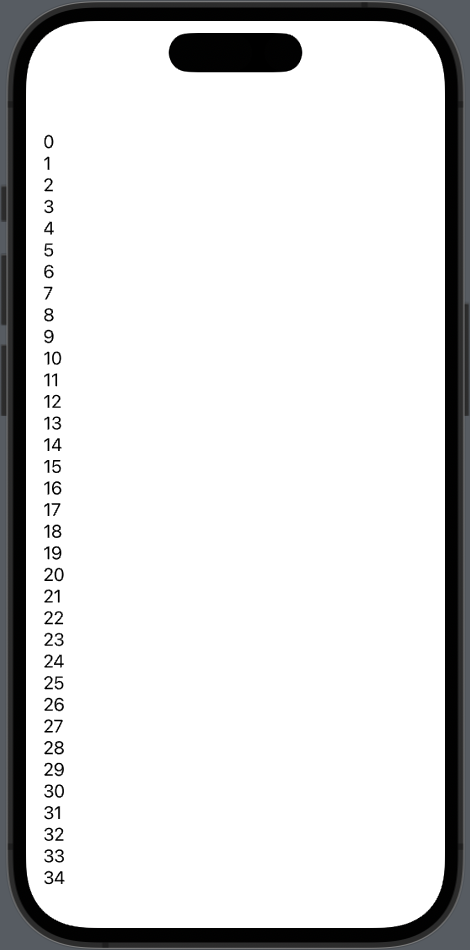

아래는 스크롤뷰 세팅의 예시입니다.

import Foundation
import FlexLayout
import PinLayout
import Then

class FlexScrollSample: UIViewController {

    private let scrollView = UIScrollView()

    private let contentContainer = UIView()

    init() {
        super.init(nibName: nil, bundle: nil)

        // FlexLayout 작성
        setFlexLayout()
    }

    required init?(coder: NSCoder) {
        fatalError("init(coder:) has not been implemented")
    }

    override func viewDidLayoutSubviews() {
        super.viewDidLayoutSubviews()

        layout()
    }

    private func layout() {
        scrollView.pin.all()

        contentContainer.pin.top().left().right()

        contentContainer.flex.layout(mode: .adjustHeight)

        scrollView.contentSize = contentContainer.frame.size
    }

    private func setFlexLayout() {
        // FlexLayout 작성
        contentContainer.flex.paddingHorizontal(16).define { flex in
            (0...100).forEach {
                let text = "\($0)"
                let label = UILabel().then {
                    $0.text = text
                }
                flex.addItem(label)
            }
        }
        // FlexLayout 작성 끝

        scrollView.addSubview(contentContainer)
        view.addSubview(scrollView)
    }
}


요지는 layout()에서 contentContainer뷰와 scrollView를 세팅하는 부분입니다.

---

FlexLayout을 익혀보니
'굉장히 잘 다듬어져 있고 러닝커브가 완만하다. 장점이 많다'라고 느껴져
왜 많은 곳에서 도입하는지 알 거 같습니다.
위에 정리해 놓은 기본적인 것만 알고, 필요할 때마다 문서를 찾아가면서 하나씩 만들어가면 금세 익힐 수 있다는 생각입니다.
